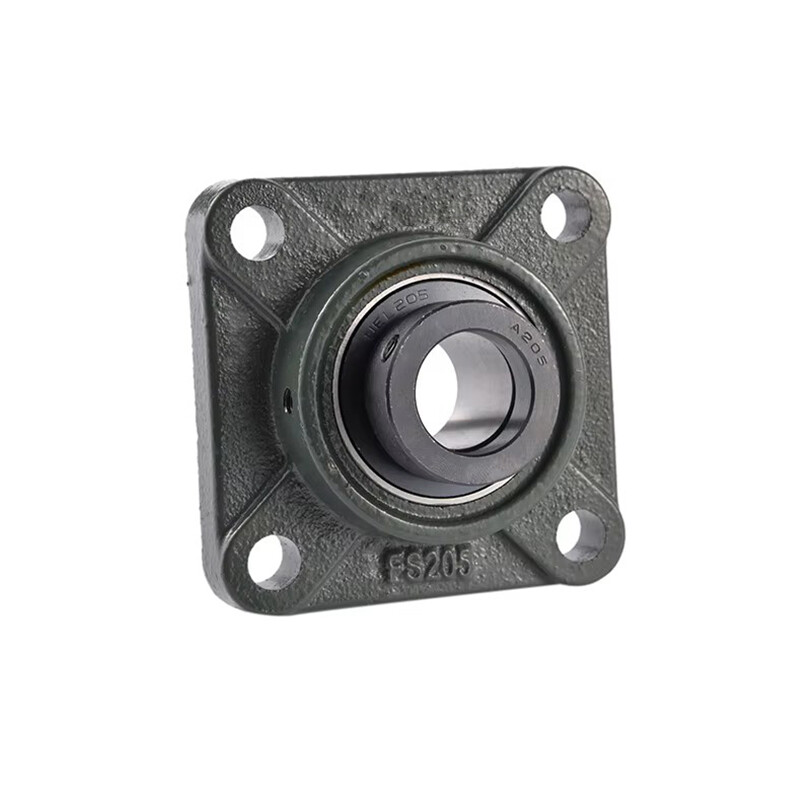

NAFS300 Series

NAFS300 Series

Technical Specifications

Bearing No.	Shaft diameter(d)		Dimension( mm)											Bolt specification	Bearing No.	Housing No.	Weight (Kg)
Bearing No.	(in.)	(mm)	L	J	A2	A1	A	j	J	K	f	S	E	Bolt specification	Bearing No.	Housing No.	Weight (Kg)
NAFS305-14 305-15 305 305-16	7/8 15/16 1	25	110	80	9	22	29	7	13	16	80	16,7	39.1	M14	NA305-14 305-15 305 305-16	FS305	1,4
NAFS306-18 306 306-19	1-1/8 1-3/16	30	125	95	10	24	32	8	15	16	90	17,5	42,5	M14	NA306-18 306 306-19	FS306	2,0
NAFS307-20 307-21 307-22 307	1-1/4 1-5/16 1-3/8	35	135	100	11	27	36	9	16	19	100	18,3	44.3	M16	NA307-20 307-21 307-22 307	FS307	2,4
NAFS308-24 308-25 308	1-1/2 1-9/16	40	150	112	13	30	40	10	17	19	115	19,8	50,3	M16	NA308-24 308-25 308	FS308	3,4
NAFS309-26 309-27 309-28 309	1-5/8 1-11/16 1-3/4	45	160	125	14	33	44	11	18	19	125	19,8	52.9	M16	NA309-26 309-27 309-28 309	FS309	4.2
NAFS310-30 310-31 310	1-7/8 1-15/16	50	175	132	16	36	48	12	19	23	140	24,6	58	M20	NA310-30 310-31 310	FS310	5.5
NAFS311-32 311-34 311 311-35	2 2-1/8 2-3/16	55	185	140	17	39	52	13	20	23	150	27,8	62.2	M20	NA311-32 311-34 311 311-35	FS311	6.5
NAFS312-36 312 312-38 312-39	2-1/4 2-3/8 2-7/16	60	195	150	19	42	56	14	22	23	160	30,95	67,5	M20	NA312-36 312 312-38 312-39	FS312	7,5
NAFS313-40 313	2-1/2	65	208	166	15	40	58	18	22	23	175	32.5	68,2	M20	NA313-40 313	FS313	9,3
NAFS314-44 314	2-3/4	70	226	178	18	43	61	18	25	25	185	34,15	76	M22	NA314-44 314	FS314	11
NAFS315 315-48	3	75	236	184	21	48	66	18	25	25	200	37,3	83,7	M22	NA315 315-48	FS315	13
NAFS316		80	250	196	18	48	68	20	27	31	210	40,5	83,9	M27	NA316	FS316	16
NAFS317-52 317	3-1/4	85	260	204	24	54	74	20	27	31	220	42	91.5	M27	NA 317-52 317	FS317	19
NAFS318-56 318	3-1/2	90	280	216	24	56	76	20	30	35	240	43,6	96,3	M30	NA318-56 318	FS318	23
NAFS319 319-60	3-3/4	95	290	228	39	74	94	20	30	35	250	46,8	114,5	M30	NA319 319-60	FS319	26
NAFS320 320-64	4	100	310	242	39	74	94	20	32	38	260	50	117.6	M33	NA320 320-64	FS320	32
