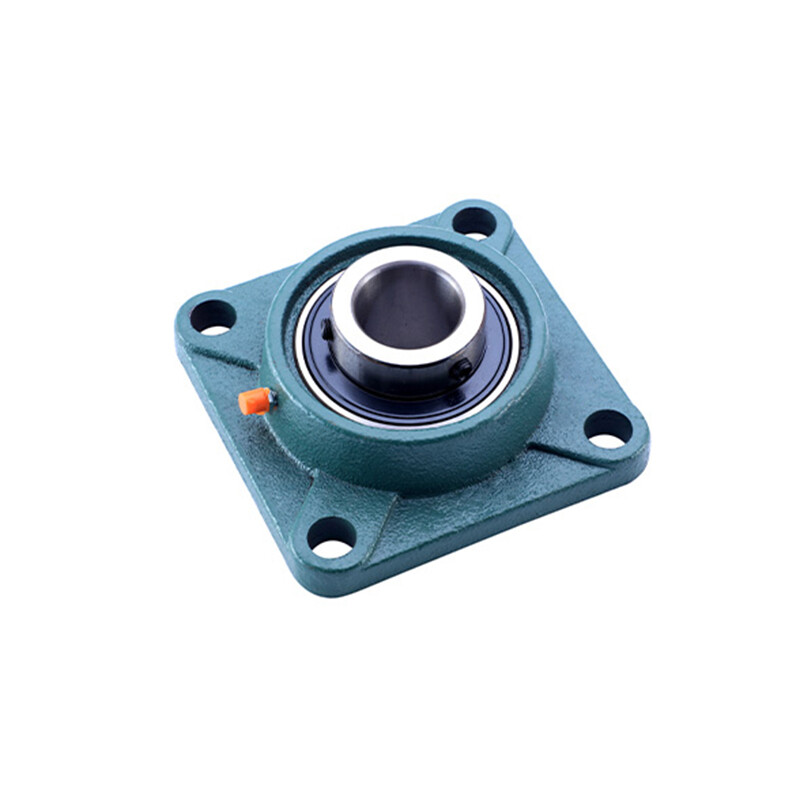

UCFX Series

UCFX Series

Technical Specifications

Bearing No.	Shaft diameter ( d)		Dimension ( mm)								Bolt specification	Bearing No.	Housing No.	Weight (Kg)
Bearing No.	(min.)	(mm)	L	J	A2	A1	A	E	N	S	Bolt specification	Bearing No.	Housing No.	Weight (Kg)
UCFX05-14 X05-15 X05 X05-16	7/8 15/16 1	25	108	83	18	13	30	40,2	12	15,9	M10	UCX05-14 X05-15 X05 X05-16	FX05	1,2
UCFX06-18 X06 X06-19 X06-20	1-1/8 1-3/16 1-1/4	30	117	92	19	14	34	44,4	16	17,5	M14	UCX06-18 X06 X06-19 X06-20	FX06	1,6
UCFX07-22 X07 X07-23	1-3/8 1-7/16	35	130	102	21	14	38	51,2	16	19	M14	UCX07-22 X07 X07-23	FX07	2,0
UCFX08-24 X08-25 X08	1-1/2 1-9/16	40	137	105	22	14	40	52,2	19	19	M16	UCX08-24 X08-25 X08	FX08	2,4
UCFX09-26 X09-27 X09-28 X09	1-5/8 1-11/16 1-3/4	45	143	111	23	14	40	55,6	19	19	M16	UCX09-26 X09-27 X09-28 X09	FX09	2,7
UCFX10-30 X10-31 X10 X10-32	1-7/8 1-15/16 2	50	162	130	26	20	44	59,4	19	22,2	M16	UCX10-30 X10-31 X10 X10-32	FX10	3,7
UCFX11-34 X11 X11-35 X11-36	2-1/8 2-3/16 2-1/4	55	175	143	29	20	49	68,7	19	25,4	M16	UCX11-34 X11 X11-35 X11-36	FX11	4,9
UCFX12 X12-38 X12-39	2-3/8 2-7/16	60	187	149	34	21	57	73,7	19	25,4	M16	UCX12 X12-38 X12-39	FX12	5,7
UCFX13-40 X13	2-1/2	65	187	149	34	21	59	78,4	19	30,2	M16	UCX13-40 X13	FX13	6,3
UCFX14-44 X14	2-3/4	70	197	152	37	24	60	81,5	23	33,3	M20	UCX14-44 X14	FX14	7,0
UCFX15 X15-48	3	75	197	152	40	24	68	89,3	23	33,3	M20	UCX15 X15-48	FX15	8,4
UCFX16		80	214	171	40	24	70	91,6	23	34,1	M20	UCX16	FX16	9,4
UCFX17-52 X17	3-1/4	85	214	171	40	24	70	96,3	23	39,7	M20	UCX17-52 X17	FX17	10,8
UCFX18-56 X18	3-1/2	90	214	171	45	24	76	106,1	23	42,9	M20	UCX18-56 X18	FX18	11,9
UCFX20 X20-64	4	100	268	211	59	31	97	127.3	31	49,2	M27	UCX20 X20-64	FX20	19,4
